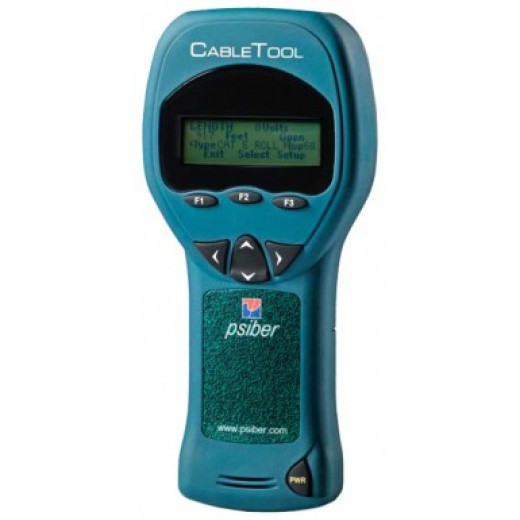

Psiber CableTool CT50 - рефлектометр для вимірювання довжини кабелю - PS_CT50

Вимірник довжини кабелю Softing (Psiber) CableTool CT50 допоможе інсталяторам СКС, кабельного телебачення, низьковольтного обладнання, електрикам та всім, хто займається обслуговуванням металевих кабелів, швидко локалізувати несправність на відстані до 750 метрів. Використання технології рефлектометрії TDR діагностує пошкодження кабелю без мертвої зони з точністю до ± 2%. Просто виберіть відповідний тип кабелю з попередньо збереженої бібліотеки, або внесіть свої параметри кабелю (NVP), підключіть дроти до двох провідників кабелю і одним натисканням кнопки відобразиться довжина кабелю, або відстань до обриву, або короткого замикання. Також прилад безперервно вимірює напругу до 250В за допомогою вбудованого True RMS вольтметра та попереджає про потенційно небезпечні умови. Крім того, вимірювач довжини кабелю має вбудований генератор тонального сигналу і разом зі щупом PS-CT15 (опція), або іншим сумісним щупом, допоможе відібрати потрібний кабель з пучка, знайти порт комутатора, трасувати лінію в стіні.

Вимірювання довжини кабелю до 750 метрів.

Вимірювання відстані до обриву кабелю.

Вимірювання відстані до короткого замикання.

Вбудований тональний генератор для трасування кабелю (потрібний індуктивний щуп).

Вимірювання напруги у лінії (до 250 В).

Вологозахищений корпус.

Сумісність з більшістю кабелів: двожильний, багатожильний, телефонний "локшина", кручена пара, коаксіальний.

Вбудована бібліотека типів кабелів (понад 60 типів кабелів).

Комплект поставки вимірювача довжини кабелю Softing CableTool CT50:

Тестер CableTool CT50

Адаптер коаксіальний на Banana – 1шт

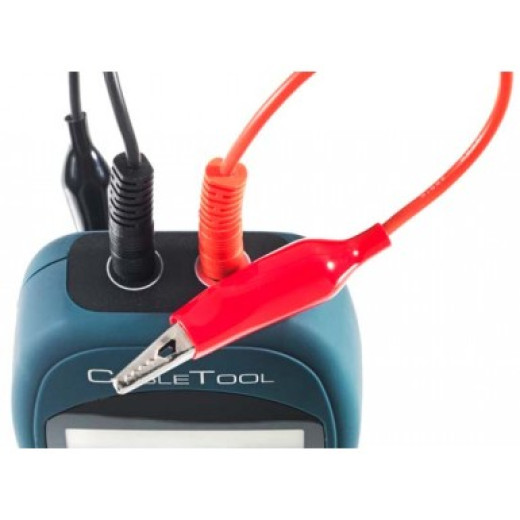

Червоний тестовий шнур із роз'ємом типу "крокодил" - 1 шт.

Чорний тестовий шнур із роз'ємом типу “крокодил” – 1 шт.

Батареї Alkaline AA – 4шт.

Сумка для транспортування

Інструкція

Нова модель CableTool 50 компанії Softing надає підрядникам, електрикам, установникам низьковольтних систем, а також усім, хто пов'язаний з прокладанням або обслуговуванням металевих кабелів, можливість швидко знаходити несправності кабелів на відстані до 760 метрів. Просто виберіть відповідний тип кабелю у списку попередньо збереженої бібліотеки, приєднайте тестові дроти до двох провідників кабелю, і одне натискання кнопки дозволить отримати значення довжини кабелю або відстані до обриву або короткого замикання. Тестер постійно вимірює значення напруги на проводах та виводить на дисплей попередження про потенційно небезпечний стан. Крім того, тестер CableTool дозволяє подавати у провідники тональний сигнал для трасування кабелів, прокладених у стінах та стелях за допомогою стандартного тонального пробника. Універсальні тестові дроти зі штекерами типу «банан» дозволяють використовувати широкий набір адаптерів для різних типів провідників. Тестер CableTool є незамінним інструментом для роботи в кабельній мережі.

Під час або після встановлення кабель може призвести до пошкодження. Зазвичай місце пошкодження недоступне погляду, оскільки приховано у стіні, за стелею під землею або під землею. Тестер CableTool використовує технологію TDR (рефлектометрію) для швидкого виявлення обриву або короткого замикання кабелю і визначення відстані до місця пошкодження. Крім того, генератор тональних сигналів тестера сумісний зі стандартними тональними пробниками, що дозволяє провести точне трасування кабелю.

Тестер CableTool дозволяє установникам перед початком роботи легко визначити кількість кабелю, що залишився на котушці або коробці. Якщо в одній зоні прокладається кілька відрізків кабелю, для визначення точної кількості кабелю, необхідного для виконання всієї роботи, потрібно якнайточніше виміряти довжину першого відрізка. Подібні розрахунки перед початком роботи дозволять точно розрахувати необхідну довжину, щоб зайвий раз не докуповувати кабель.

Тестер CableTool простий у використанні. Після його включення для вимірювання кабелю або подачі тонального сигналу в нього достатньо натиснути одну кнопку. Повністю графічний дисплей дозволяє виводити на один екран всю інформацію про кабель та вимірювання. Вбудована бібліотека з більш ніж 60 типів кабелів дозволяє легко і просто знаходити правильну інформацію по кабелях. Стандартні гнізда типу «банан» дозволяють використовувати різні з'єднувальні дроти та адаптери різних виробників.

Габарити: 178 x 81 x 36 мм

Вага: 247гр

Живлення Батареї: АА – 4 шт (у комплекті)

Точність визначення довжини кабелю: ±2% ±0.6м

Роздільна здатність: 0,2м

Максимальна довжина лінії: 750 м

Мінімальна довжина лінії – 0 м

Вимірювання напруги: 0-250 В (True RMS), ±3% ±1В

Тональний генератор, частота: 575 Гц, 977 Гц, 1 кГц, 7,82 кГц

Екран: Чорно-білий 122 х 32 пікселі

Тестові шнури з роз'ємами типу крокодил (банан з боку приладу) - 2 шт. в комплекті

Сумка для транспортування: у комплекті
