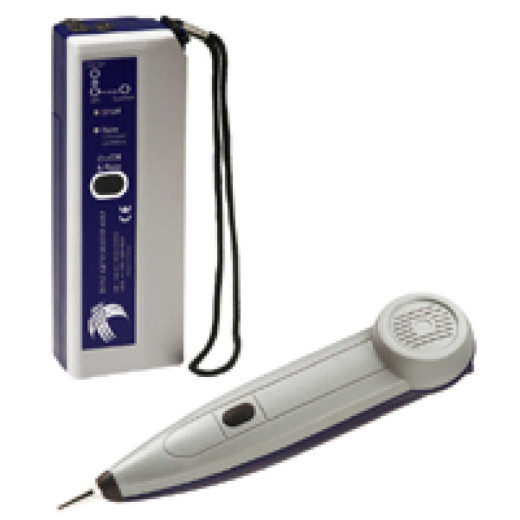

Tempo TP500/TG600, тестовий набір (металевий накінечник) - CH-0520-03

Tempo TP500/TG600 - тестовий набір. Він орієнтований на обслуговування ліній зв'язку та складається з прецизійного тонального генератора 600J, індуктивного щупа 500J та сумки.

відбір кабелю з пучка в кабельному колодязі чи кросі;

ідентифікація потрібної пари чи порту кросу;

визначення наявності короткого замикання (LED індикатор);

трасування кабелів під штукатуркою, в порожнистих стінах та за підвісною стелею;

сумісність з ADSL;

роз'єм для гарнітури;

потужність сигналу генератора 13 дБм;

вологозахищений та удароміцний корпус;

захист входу генератора від напруги: 200 В

Принцип роботи Tempo TP500/TG600

Прецизійний генератор 600J подає в лінію тестовий синусоїдальний сигнал частотою 1кГц. Вихідна потужність тестового сигналу становить 20мВт при навантаженні 1кОм.

Збалансований синусоїдальний сигнал запобігає порушенням роботи цифрових ліній при випадковому підключенні. Частота подачі імпульсів регулюється єдиним кнопковим перемикачем і становить 3; 5; 8,5 і 11,5 Гц. Цей же перемикач служить для включення приладу.

Світлова індикація забезпечується двома світлодіодами, які відображають частоту подачі імпульсів, коротке замикання лінії на відстані до 2 км, а також сигналізують про розряд батарей.

Генератор підтримує два різних способи підключення до лінії: через трансформатор, що має опір менше 10 Ом по постійному струму, або через розділовий конденсатор, що блокує протікання постійного струму до 0 Наявність таких режимів підключення дозволяє відразу після трасування виміряти опір лінії або ізоляції.

Генератор має міцний і герметичний корпус, що забезпечує стабільну роботу в будь-яких погодних умовах. Живиться прилад від 4-х батарей типу АА.

Індуктивний щуп 500J забезпечує трасування та ідентифікацію кабельних жил у багатожильних кабелях. Прилад має вузьку смугу пропускання і призначений для роботи спільно з тональним генератором 600J або будь-яким іншим, що забезпечує подачу тестового сигналу 1кГц.

За допомогою одного кнопкового перемикача здійснюється включення і вимкнення приладу, а також вибирається рівень його чутливості. Щуп живиться від батареї типу «крона». Для економії заряду батареї передбачено автоматичне вимкнення приладу через 5 хвилин після закінчення роботи. Крім того, щуп подасть звуковий сигнал, якщо батарея розрядилася.

Корпус щупа виконаний аналогічно корпусу генератора 600J. Щуп оснащений металевим наконечником.
