Tempo М501 - локатор підземних кабельних ліній - 3-20-0197

Tempo M501 - компактний, простий і надійний трасошукач, призначений для пошуку та трасування підземних металевих комунікацій. Він здатний ідентифікувати і трасувати кабельні лінії навіть у разі неможливості прямого доступу до них. M501 адаптований для роботи з комунікаціями довжиною до 1200 м, що знаходяться на глибині до 2 метрів.

трассировка кабельных линий

обстеження ділянки щодо наявності комунікацій;

визначення глибини залягання методом трикутника;

ідентифікація кабельної муфти;

локадизація відгалужень кабелю;

локалізація обриву кабельної лінії;

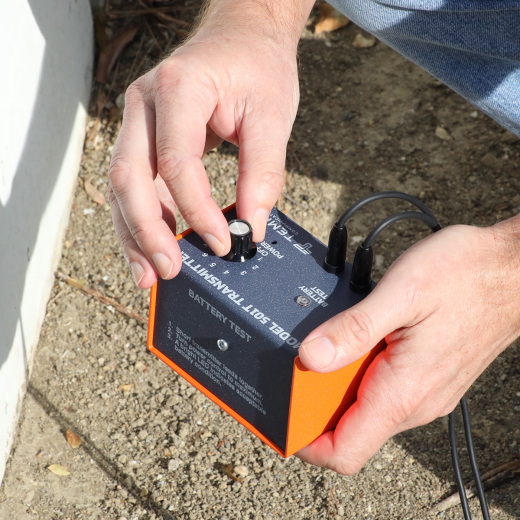

Передавач генерує сигнал частотою 447,5 кГц і подає його в кабель одним з трьох методів:

- безпосереднє підключення (використовується у разі встановлення генератора на вузлі зв'язку)

за допомогою індукційної кліпси (використовується при підключенні генератора в кабельній каналізації без розкриття муфти або біля кабельного ящика)

- за допомогою індуктивної антени (використовується у разі, коли доступу до кабелю немає або у разі обстеження ділянки на предмет наявності підземних комунікацій)

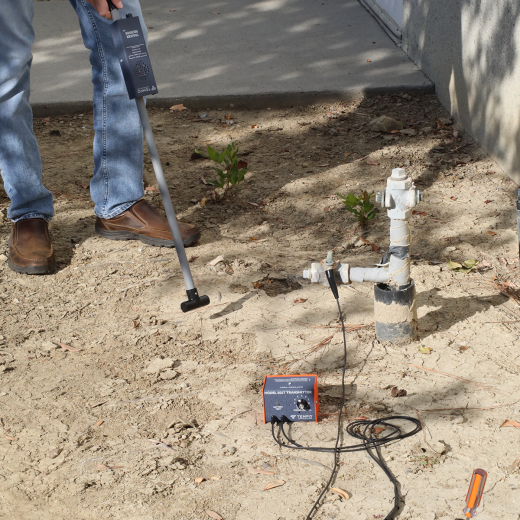

Сигнал, поширюючись кабелем, утворює навколо нього електромагнітне поле, яке і можна зафіксувати приймачем. В шумній обстановці для прослуховування можна використовувати додаткові навушники.

Частота передавача: 447,5 кГц

Потужність передавача: 140,0 мВт

Максимальна глибина залягання кабелю для трасування: 2,0 м

Максимальна довжина ділянки трасування - 1 200 м

Спосіб подачі сигналу в кабель:

- безпосереднє підключення

- індукційна кліпса

- індуктивна антена

Живлення генератора: 8 батарей типу АА

Живлення приймача - 1 батарея типу "Крона"

Час автовимкнення: 90 хв

Тривалість роботи від батарей:

- приймач - 10 год

- генератор - 30 год

Захист по постійный напрузі: 500 В

Захист по змінній напрузі: 240 В

Габарити генератора: 108 х 76 х 82 мм

Габарити приймача: 812 х 69 х 100 мм

Габарити трасошукача в кейсі: 850 х 209 х 95 мм

Вага трасошукача в кейсі: 3,04 кг

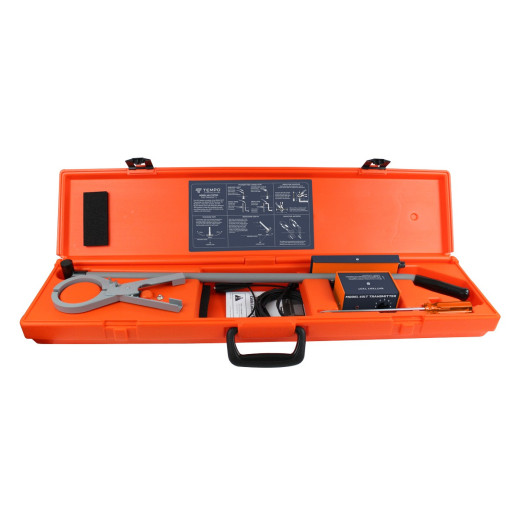

генератор сигналу – 1 шт.

кабель для безпосереднього підключення генератора - 1 шт.

індукційна кліпса – 1 шт.

приймач сигналу – 1 шт.

кейс з випромінюючою індуктивною антеною - 1 шт.
