Tempo 711K - кабельний трекер, тон генератор і щуп для пошуку і прозвонки кабелю - PE-711K

Кабель трекер 711K американської компанії Tempo (Greenlee) - це тестовий набір для пошуку і сортування електричних, телефонних та будь яких інших кабелів який дозволяє продзвонити і знайти необхідний дріт у розподільчій коробці, розетку користувача чи порт на патч-панелі. Генератор тону і щуп-приймач також допоможуть визначити трасу проходження кабелю, або знайти його у стіні. Індуктивний щуп можна застосовувати для перевірки відсутності електричного кабелю під штукатуркою перед бурінням стіни.

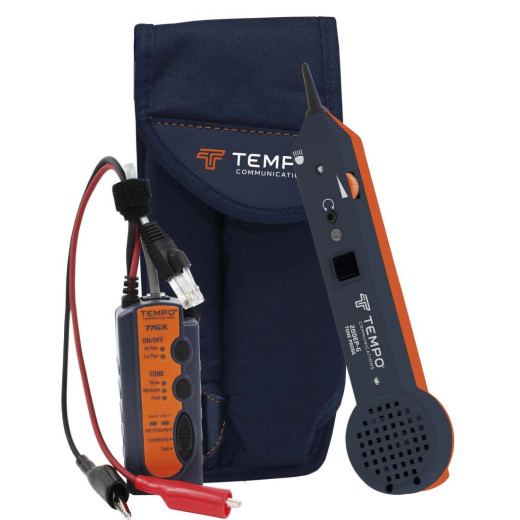

Пристрій для прозвонки кабелю 711K складається з тонального генератора 77GX, індуктивного щупа 200EP-G та зручного чохла з посадковими місцями для кожної з комплектуючих та кріпленням на пояс монтажника.

Завдяки вдосконаленій конструкції генератора всі органи його управління винесені на передню панель. Він має два режими потужності, дозволяє подати до лінії три різновиди тонального сигналу, визначити полярність двох телефонних ліній, стан лінії, наявність постійної або змінної (дзвінкової) напруги в парі. Крім того, генератор дозволяє організувати канал службового зв'язку по відключеній від АТС лінії, для чого подає до неї напругу для живлення мікрофона телефонної трубки величиною 5,5 В.

Індуктивний щуп 200EP-G має роз'єм для підключення телефонної гарнітури та тестової трубки, світлодіод для підсвічування робочого простору та регулятор гучності.

І генератор і індуктивний щуп живляться від 9-вольтової батареї типу "Крона" і для економії заряду оснащені функцією відключення при бездіяльності.

Відбір кабелю із пучка

Трасування кабелю у стіні

Пошук схованих дротів під напругою

Ідентифікація жил, розетки чи порту патч-панелі

Продзвонювання лінії (звуковый сигнал замкнутого ланцюга)

Індикація короткого замикання проводки (звук сигнал та LED)

Визначення полярності телефонних ліній

Організація каналу службового зв'язку (подача струму 5.5 В)

Підключення гарнітури або телефонної трубки до щупа

Регулятор посилення індуктивного щупа, великий динамік

Ліхтарик вмонтований в індуктивний щуп

Потужність генератора 8 дБм / 1 дБм (змінна), 874/984Hz

Захист генератора від напруги: 60 VDC (при 600Ω)

Шнури з крокодилами та RJ11

Міцний нейлоновий чохол з двома відділеннями

Час роботи від батарей: 50 годин

Автовідключення: після 4 годин

Розроблений у США та сертифікований CE

Для "продзвонювання" лінії потрібно два провідники. Це можуть бути дві жили або жила та екран кабелю. За допомогою крокодилів або модульного роз'єму (RJ) генератор підключається до лінії, що тестується. Він надсилає в лінію сигнал певної частоти. На зворотному кінці лінії за допомогою антени - щупа, торкаючись по черзі до всіх пар/кабелів, визначається максимальний рівень сигналу. На провіднику, в який був поданий сигнал генератора, рівень сигналу буде набагато вище ніж на сусідніх (незначні наведення будуть поширюватися по всіх жилах, що проходять поруч). Якщо сигнал генератора подано між екраном і всіма (з'єднаними разом) жилами кабелю, індуктивний щуп дозволяє виконати трасування такого кабелю за фальш стіною, або ідентифікувати його в пучку.
