Tempo 801К, кабельний трекер, тон генератор і щуп для пошуку і прозвонки кабелю (з фільтром 50 Гц) - PE-801K

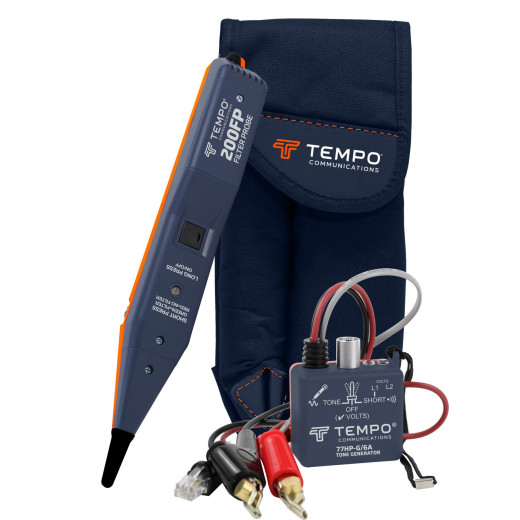

Tempo 801K - тестовий набір для роботи у приміщеннях із високим рівнем електромагнітних перешкод. Він складається з тонального генератора 77HP/6A та індуктивного щупа 200FP.

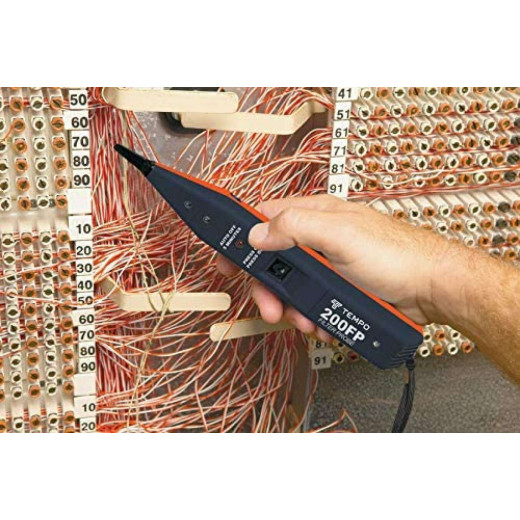

Щуп 200FP має два режими роботи: широкосмуговий (в діапазоні від 500 Гц до 5 кГц) та режим фільтрації низькочастотних наведень 50 Гц та гармонік. Робота в останньому режимі суттєво підвищує комфорт пошуку кабельних пар у приміщеннях з великим рівнем низькочастотних перешкод (серверні, ЦОД, промисловість).

Тональний генератор 77HP/6A оснащений посиленими роз'ємами типу «крокодил» з гольчастим майданчиком, що дозволяє підключатися до кабелю без зняття ізоляції з його жил. Також передбачена функція перевірки полярності відразу на двох лініях (використовуючи RJ11, або однієї пари (використовуючи крокодили)) Робоча частота генератора 890/960 Гц.

ідентифікація потрібної пари чи порту на кросі;

ідентифікація жил та пар у багатопарному кабелі;

відбір кабелів із пучка;

трасування кабелів у стіні;

визначення наявності постійної напруги у лінії;

індикація змінної (дзвінкової) напруги лінії;

визначення полярності одночасно 2-х телефонних ліній;

визначення наявності короткого замикання (звуковий сигнал та LED індикатор);

тестування цілісності ланцюга;

організація каналу службового зв'язку (подача напруги живлення 4,6 В для мікрофона тестової телефонної трубки);

фільтр 50 Гц, що дає можливість видалити “фон” від електричних мереж;

потужність сигналу генератора 10 дБм;

захист генератора від вхідної напруги: 52 В;

посилені крокодили з голчастим майданчиком для проколювання ізоляції кабелю;

автовідключення індуктивного щупа при бездіяльності

Модель: 77HP-G/6A

Частота вихідного сигналу (аналогового), Гц: 890/960 Гц

Вихідна потужність/імпеданс: +10 дБм / 600 Ом

Візуальна індикація короткого замикання жил: <10 кОм (LED)

Звукова індикація короткого замикання жил: <200 Ом

Частота (режим трелі): 1,3 Гц

Частота (швидкий режим трелі): 6 Гц

Визначення полярності: 2 лінії

Організація каналу службового зв'язку (напруга живлення мікрофона телефонної трубки, що подається, при навантаженні 600 Ом) 4,6 В

Захист входу від впливу постійної напруги (імпеданс 600 Ом): 52 В

Тривалість роботи від батареї: 50 год.

Напруга живлення: 9В (крона)

Підключення до лінії: крокодили з голчастим майданчиком, RJ11, RJ45

Габарити: 32 х 64 х 57 мм

Вага: 128 гр

Модель: 200FP

Диапазон частот сигналу, що приймається: 500 Гц – 5 кГц

Фільтр 50 Гц: є

Підсилення гучності: 35дБ

Номінальний імпеданс: 100МОм

Електричний опір накінечника: 300 Ом

Тип накінечника: пластик

Живлення: батарея, 9В

Тривалість роботи від батареї: 50 год.

Захист входу за напругою щодо землі: Cat I, 150В

Габарити: 250 х 32 х 35 мм

Вага: 142 гр.
